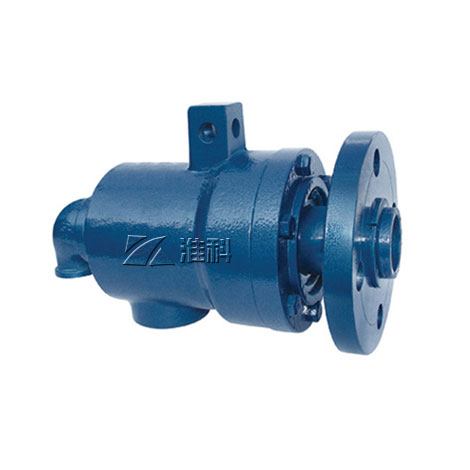

QS-XF型旋转接头 双向流通内管旋转式——半分环法兰连接
产品介绍：
| 产品型号 | QS-XF型旋转接头（20-50） |
| 产品材质 | 球墨铸铁 |
| 使用年限 | 二年 |
| 使用环境 | 造纸厂的烘缸 |
| 可通介质 | 饱和蒸汽、过热蒸汽、过热水 |
| 产品优势 | 耐高温，结构简单，密封可靠，不需润滑，采用球面密封结构，可自动调心，自动补偿，可适用于转速不高，同轴度不好的设备。 |
| 可耐受温度 | 最高温度：≤220℃ |
| 转 速 | 最高转速：≤100RPM |
|
特 别 提 示 |
超过正常参数，可联系定制 |
适用范围：
最高转速：100RPM
最高温度：220℃
最高压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
规格型号：
| 规格 | 型号 | B | C | D | E | F1 | F2 | H | I1 | I2 | J | K | L | L1 | L2 | L4 | L5 | M1 | M2 | N | |
| 20 | QS-XF20-8 | 12 | Rc3/4 | Rc1/2 | 96 | 48 | 30 | 48 | 12 | 12 | 25 | 35 | 210 | 195 | 171 | 133 | 55 | 104 | - | 18 | |
| 25 | QS-XF25-10 | 16 | Rc3/4 | Rc1/2 | 75 | 40 | 40 | 55 | 12 | 12 | 26 | 35 | 240 | 225 | 215 | 165 | 47 | - | 95 | 25 | |
| 32 | QS-XF32-15 | 20 | Rc1 | Rc1/2 | 120 | 63 | 38 | 70 | 14 | 14 | 26 | 47 | 254 | 239 | 223 | 156 | 32 | - | 98 | 30 | |
| 40 | QS-XF40-20 | 25 | Rc1-1/4 | Rc3/4 | 130 | 70 | 43 | 78 | 16 | 16 | 32 | 45 | 291 | 273 | 254 | 187 | 69 | - | 125 | 38 | |
| 50 | QS-XF50-25 | 31 | Rc1-1/2 | Rc1 | 160 | 80 | 51 | 80 | 18 | 18 | 35 | 36 | 315 | 295 | 274 | 199 | 70 | 138 | - |
48 |
