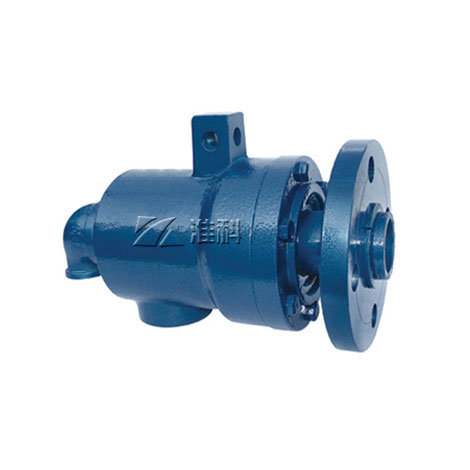

QS-GF型旋转接头(20-50)

耐高温,结构简单,密封可靠,不需润滑,采用球面密封结构,可自动调心,自动补偿,可适用于转速不高,同轴度不好的设备。
  • 产品参数
QS-GF旋转接头
产品介绍:
产品型号 QS-GF型旋转接头(20-50)
产品材质  球墨铸铁
使用年限  二年
使用环境  造纸厂的烘缸
可通介质  饱和蒸汽、过热蒸汽、过热水
产品优势 耐高温,结构简单,密封可靠,不需润滑,采用球面密封结构,可自动调心,自动补偿,可适用于转速不高,同轴度不好的设备。
可耐受温度    最高温度:≤220℃
转    速 最高转速:≤100RPM
特 别
提 示
超过正常参数,可联系定制

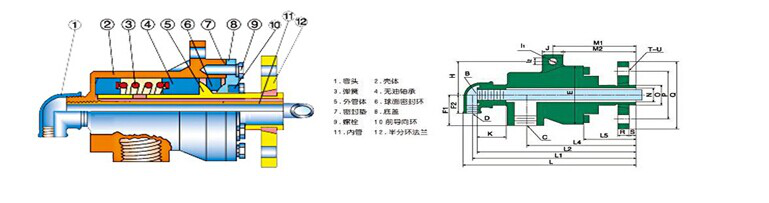

蒸汽旋转接头 QS-GF(20-50)结构特点:
QS-GF型旋转接头(20-50)采用的是独特的外装式结构密封装置,可以使接触面的比压下降,从而达
到减少磨损的效果。另外本产品使用了浮动的密封环以及波纹补偿器来作动密封,产品的密封可以自动
调节,密封性能更加稳定可靠。在旋转接头的壳体上设置有观察孔,帮助工作人员随时查看产品的密封
情况以及密封环的磨损情况。
规格型号:

规格 型号 B C D E F1 F2 H I1 I2 J K L L1 L2 L4 L5 M1 M2 N O P Q R S T U
20 QS-GF20-8 G1/4 Rc3/4 Rc1/2 96 48 30 48 12 12 25 35 210 195 171 133 55 104 - 18 27 75 105 16 8 4 14
25 QS-GF25-10 G3/8 Rc3/4 Rc1/2 75 40 40 55 12 12 26 35 240 225 215 165 47 - 95 25 33.5 85 115 16 8 4 14
32 QS-GF32-15 G1
/2
Rc1 Rc1/2 120 63 38 70 14 14 26 47 254 239 223 156 62 - 98 30 42 100 140 18 12 4 18
40 QS-GF40-20 G3
/4
Rc1-1/4 Rc3/4 130 70 43 78 16 16 32 45 291 273 354 187 69 - 125 38 48 110 150 18 12 4 18
50 QS-GF50-25 G1 Rc1-1/2 Rc1 160 80 51 80 18 18 35 36 315 295 274 199 70 138 - 48 60 125 165 20 15 4 18
