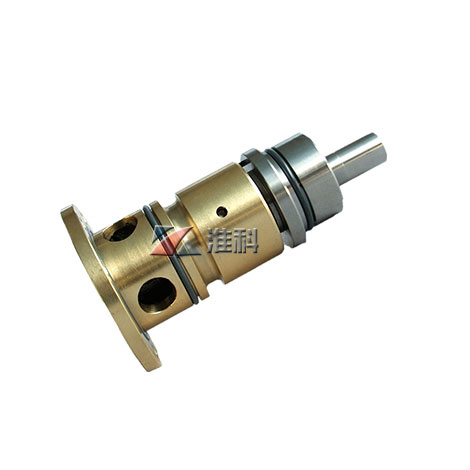

GS型旋转接头

特点:
机械密封设计
单通和双通设计
无需金属软管
平面碳化钨密封技术
水流阻力小,冷却效率高
长寿命,高可靠性
  • 产品参数
适用范围:

最高温度:121℃
最高压力:1.03MPa
最高速度:10r/min
适用介质:水、冷却液
最大轴向位移:10mm
最大径向位移:1mm
角度偏移量:≤0.3º
试验压力:16bar

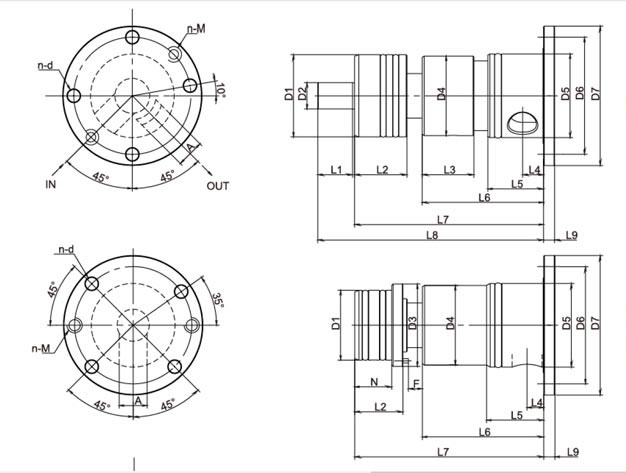

钢厂用埋入式旋转接头结构图

结构特点:

接头内部采用机械密封,密封元件采用耐高温、耐磨损、自润滑材料。密封元件磨损自动补偿,安装采用埋入式法兰连接。且记安装端面及安装孔加工要求Ra1.6以上,以保证安装密封可靠。

型号
A
B(ф)
C(ф)
D(ф)
E(ф)
F(ф)
G
K
L
L1
L2
L3
L4
M
U
TXGS
20
19
59
57.5
60
100
84
14.7
161.5
40
37.5
87
135
8
9
