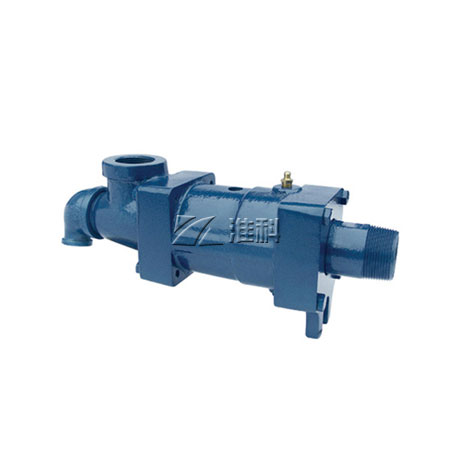

DS-X型旋转接头 双向流通内管固定式——螺纹连接
产品介绍：
| 产品型号 | DS-X型旋转接头 |
| 产品材质 | 球墨铸铁 |
| 使用年限 | 二年 |
| 使用环境 | 塑料压延、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备 |
| 可通介质 | 饱和蒸汽、过热蒸汽、过热水 |
| 产品优势 | 采用了波纹补偿器和浮动密封环作动密封的主要形式，其密封可自由得到调节与补偿，使密封更可靠、稳定，其密封装置采用外装式结构，使端面比压呈下降趋势，有效地降低了磨损。壳体上设有观察孔，通过观察孔随时观察到密封环的磨损及密封情况。 |
| 可耐受温度 | 最高温度：≤220℃ |
| 转 速 | 最高转速：≤500RPM |
|
特 别 提 示 |
超过正常参数，可联系定制 |
适用范围：
最高转速：≤500RPM
最高温度：≤220℃
最高压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

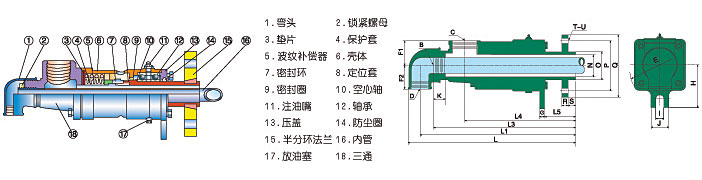

规格型号：
| 规格 | 型号 | A | B | C | D | E | F1 | F2 | G | H | I | J | K | L | L1 | L3 | L4 | L5 | L7 | N |
| 15 | DS-X15-6 | R1/2 | 10 | Rc3/8 | Rc1/2 | 79 | 29 | 25 | 8 | 55 | 14 | 34 | 15 | 217 | 204 | 191 | 156 | 42 | 20 | 14 |
| 20 | DS-X20-8 | R3/4 | 12 | Fc1/2 | Rc1/2 | 89 | 34 | 30 | 10 | 65 | 18 | 38 | 15 | 244 | 229 | 215 | 175 | 45 | 22 | 18 |
| 25 | DS-X25-10 | R1 | 16 | Rc3/4 | Rc1/2 | 110 | 42 | 33 | 10 | 70 | 14 | 40 | 28 | 303 | 288 | 273 | 223 | 63 | 25 | 25 |
| 32 | DS-X32-15 | R1-1/4 | 19 | Rc1 | Rc1/2 | 119 | 44 | 38 | 11 | 82 | 18 | 48 | 47 | 311 | 294 | 293 | 224 | 57.5 | 28 | 32 |
| 40 | DS-X40-20 | R1-1/2 | 25 | Rc1-1/4 | Rc3/4 | 125 | 60 | 43 | 10 | 92 | 20 | 50 | 48 | 353 | 335 | 328 | 253 | 60 | 30 | 38 |
| 50 | DS-X50-25 | R2 | 31 | Rc1-1/2 | Rc1 | 267 | 54 | 51 | 10 | 95 | 18 | 42 | 49 | 358 | 338 | 331 | 254 | 66 | 32 | 48 |
| 65 | DS-X65-32 | R2-1/2 | 40 | Rc2 | Rc1-1/4 | 186 | 70 | 62 | 14 | 120 | 20 | 50 | 59 | 422 | 394 | 383 | 295 | 72 | 42 | 64 |
| 80 | DS-X80-40 | R3 | 46 | Rc2-12 | Rc1-1/2 | 207 | 75 | 72 | 16 | 130 | 24 | 54 | 71 | 501 | 465 | 443 | 338 | 94 | 45 |
75 |
